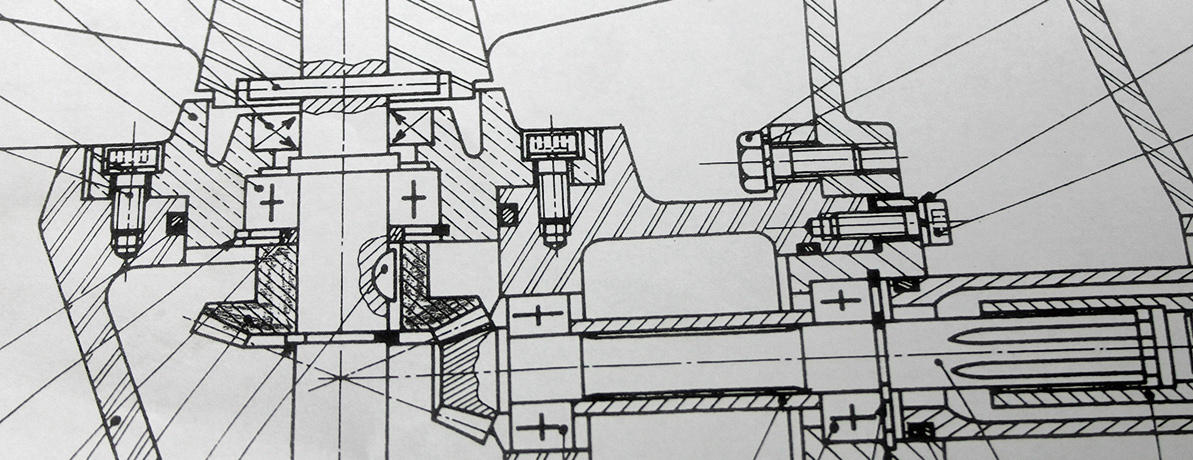

Décoder un plan d'ensemble

Objectif(s)

Lire et analyser les plans mécaniques de votre entreprise dans vos activités du quotidien
Être force de proposition afin d'apporter des compétences sur la lecture de plan au sein de votre structure et des évolutions technologiques / organisationnelles attenantes

Description

Mettre en œuvre la lecture de plans spécifiques à votre activité

3 points à retenir

Des formateurs issus de l'industrie

Des équipements en vraie grandeur

Le centre de formation des Industries

Public

Ajusteur / Monteur / Assembleur
Technicien d’atelier
Technicien méthodes
Ingénieur mécanique
Ingénieur R & D
Professionnel souhaitant acquérir les compétences nécessaires à la lecture d’un plan spécifique et détaillé d’une pièce
...

Pré-requis

Maîtriser la lecture de plans de définition

Durée

3 jours

Programme

Rappel des bases de lecture du dessin industriel :

Normalisation des plans, les échelles et les traits, projections, les perspectives, les filetages et taraudages
La cotation
Les tolérances dimensionnelles
Les tolérances géométriques
Les ajustements
Les coupes et les sections
Les états de surface

Cotation fonctionnelle :

Calcul d'un jeu fonctionnel

Recherche de cotes ou de formes :

Altitude et profondeur
Extraction d'une pièce depuis un plan d'ensemble en 2D
Réalisation d'un dessin ou croquis

Recherche du principe de fonctionnement :

Repérer les pièces fixes ou en mouvement
Repérer les éléments du commerce (vis, roulements, joints etc.)
Utiliser la nomenclature
Lister les pièces d'usure

Construire la gamme de montage / démontage :

Notion sur les liaisons mécaniques

Validation

Attestation des acquis de formation

Validation détail

Évaluation par des mises en situations professionnelles

Méthode

Mises en situation sur les plateformes techniques et apports théoriques ciblés. Utilisation de logiciels pour certaines mises en application et exercices. Utilisation de plans de l'entreprise pour optimiser le parcours de formation.

Nombre de participants

Entre 6 et 10

Statut durant la formation

Stagiaire de la formation professionnelle

Lieux de la formation

10 Boulevard Edmond Michelet 69008 Lyon

Date(s)	Durée	Prix
Du 13/05/2025 au 15/05/2025	3.00 jour(s)	1 470,00 €
Du 04/11/2025 au 06/11/2025	3.00 jour(s)	1 470,00 €
